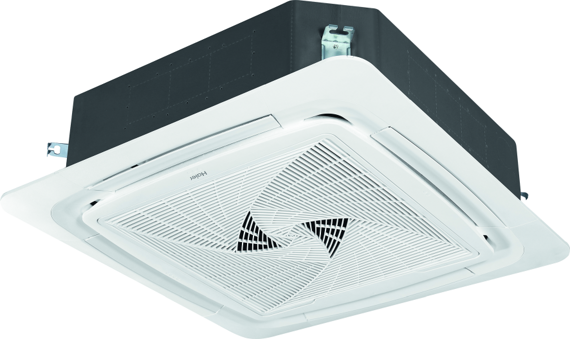

Полупромышленные сплит-системы (Инверторные) , АB (КАССЕТНЫЕ С КРУГОВЫМ ПОТОКОМ) ECO

Производитель	HAIER
Гарантия	3 года

Описание

Сплит-система серии R32 АB ECO — самый надежный способ улучшения микроклимата в помещении, конструкция состоит из внешнего и внутреннего блоков, соединенных теплоизоляционными трубками. Современные кондиционеры Haier спасут не только от жары и смога в летнее время. Они служат дополнительным источником тепла в зимнее время и способны увлажнить или осушить воздух по мере необходимости.

Современная сплит-система Хайер рассчитана на:

Охлаждение внутреннего пространства помещения в жару;
Нагрев температуры воздуха в холодное время года;
Очистку воздуха от пыли;
Уничтожение неприятных запахов;
Обогащение (аэроионизации), комнатной атмосферы отрицательными ионами, благоприятно влияющими на здоровье людей;
Насыщение озоном;
Сушки чрезмерно влажного воздуха или увлажнения сухого.

Применение

Сплит-системы Haier используются в различных помещениях, где необходимо поддерживать комфортную температуру и оптимальную влажность воздуха. Их можно устанавливать в частных домах, квартирах, офисах, различных учреждениях, торговых павильонах и на производстве.

Рекомендуемый участок для монтажа – места наименьшего скопления людей, чтобы концентрированная струя подаваемого воздуха не причинила вред здоровью.

Устройство сплит-систем Haier

Стандартная комплектация сплит – системы предполагает двухмодульную конструкцию. Каждый из блоков выполняет заданные функции, но вместе они представляют единую систему. Узлы заключены в непроницаемые корпусы, оснащенные емкостью с машинным маслом. Вязкая субстанция оберегает элементы от истирания, что продлевает срок службы механизмов на долгий срок.

Конструкция наружного блока:

Компрессор;
Конденсатор;
Вентилятор;
Четырехходовой клапан;
Плата управления;
Фильтр фреоновой системы;
Штуцерные соединения.

Внутренний блок сконструирован из:

Испарителя;
Вентилятора;
Турбины;
Терморегулирующего вентиля (ТРВ);
Термодатчиков;
Жалюзи;
Фильтров;
Модуля индикации (светодиодная панель);
Дополнительные рабочие узлы и фурнитура.

В сплит-системах Хаер, для удобства пользователя, предусмотрен пульт управления системой. В низкобюджетных вариантах предусмотрены кнопки переключения непосредственно на панели внутреннего блока.

Принцип действия сплит-системы

Механизм действия климатических систем строится на простой схеме – переносе тепла из помещения на улицу. Цикл работы кондиционера состоит из нескольких этапов:

Фреон, поступая в компрессор, сжимается до газообразного состояния (± 20 атмосфер), и охлаждает комнату путем испарения.
Охлаждающая жидкость переводится в газообразное состояние и выводится по трубкам на улицу, где снова сжимается в компрессоре (3 – 5 атмосфер), до текучего состояния. Избыточное тепло сдувается вентилятором на улицу.
Разжиженный, остывший в контуре охлаждающий агент (+ 15 – + 25°С), сначала поступает в ТРВ, а затем, по змеевикам, во внутренний модуль.
Холод, при помощи вентилятора, попадает в помещение.

Инвертор имеет ряд достоинств, по сравнению с другими видами кондиционеров. В его системе – механизм, преобразовывающий постоянный ток с одного уровня на другой.

Преимущества:

Инвертор отвечает за мощность компрессора в зависимости от погодных условий на улице.
Инвертирующий элемент переводит работу кондиционера в энергосберегающий режим.
Регулятор достигает заданной t° «сплита» приблизительно на 35% быстрее, чем у не инверторных моделей.

Работа инвертора практически бесшумна, поэтому создает комфортные условия для владельцев системы.

Кассетная система наиболее востребована среди потребителей. Кондиционер монтируется под потолком. Настенные «сплиты» экономят место и обладают пониженным уровнем рабочего шума. используется при обустройстве фальшпотолка («армстронг», гипсокартонные конструкции и т. п). Достоинство «сплитов» серии R32 АB ECO состоит в том, что они гармонично вписываются в общую конструкцию и равномерно распыляют холодный воздушный поток.

Габаритные размеры наружного блока 1U160S1LN1FB

Габаритные размеры внешнего блока 1U160S1LN1FB

ХАРАКТЕРИСТИКИ:

Прочие
Производитель	Haier
EER/COP	2,81;3
Хладагент	R32
Холодопроизводительность кВт	16.5
Теплопроизводительность, кВт	18
Расход воздуха. (Макс. Ск.) м.куб/ч.	2050
Вес внешнего блока (нетто), кг	85
Вес внутреннего блока (нетто), кг	32
Высота внутреннего блока, мм	288
Высота наружного блока, мм	965
Глубина внутреннего блока, мм	840
Глубина наружного блока, мм	370
Диаметр газовой линии, мм	19.05
Диаметр жидкостной линии, мм	9.52
ИК-Пульт	YR-HQS01
Максимальная высота, м	30
Максимальная суммарная длина магистрали, м	70
Модель панели	PB-950KB/PB-950JB
Нагрев, °С	-15 ~ 24
Напряжение, В	400
Номинальная потребляемая мощность (нагрев), кВт	5.52
Номинальная потребляемая мощность (охлаждение), кВт	5.33
Охлаждение, °С	-20 ~ 43
Проводной пульт (O-опция,S-стандартно)	R-E17A
Производитель компрессора	MITSUBISHI ELECTRIC
Расход воздуха. (Мин. Ск.) м.куб/ч.	1440
Расход воздуха. (Сред. Ск.) м.куб/ч.	1600
Серия	R32 АB ECO
Тип компрессора	двухроторный
Уровень шума, дБА	48
Фазность	3
Частота, Гц	50
Ширина внутреннего блока, мм	840
Ширина наружного блока, мм	950
Артикул	AB160S1LK1FA_1U160S1LN1FB
